產品詳細
產品詳情

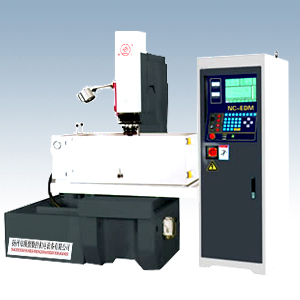

CNC EDM功能特點:
1、 具點對點之自動移位功能，大記憶量為100×40000個點。
2、 具10組自動細加工功能，使模具之加工可由粗→中→細一次完成。
3、 提供5組搖動功能設定，同一模具一次可設定5種不同之搖動方式。
4、 提供超過1000組檔案儲存能力（主要由內部硬碟的大小決定），即可儲存1000個以上不同模具客戶編號之能力。
5、 具電極消耗自動補正能力，在多孔加工時，可預設電極損耗量，電腦將自動補償深度，使每孔深度一致。
6、 具自動靠模及中心點尋找功能，提供更快速之校模功能。
7、 積碳偵測功能設定時啟動積碳硬體偵測回路，每一個放電脈波都經過線路偵測，碰到不良脈波時會切斷電流輸出自動降低效率，所以不容易產生短路電流而造成積碳；自動防積碳調整功能，遇積碳加工不穩定時，電腦自動調整各加工參數，并自動提高排渣高度，當穩定時自動恢復。
8、 機械原點自動歸零功能：加工中途停電時，電腦可自動找機械原點。
9、 具鏡面加工電路，能真正蝕出鏡面效果。配合搖動加工與混粉加工效果更佳。
10、 快跳排渣、兩段速度排渣及慢跳排渣分別是用于小、大及超大銅工。
11、 具〇/□/X/+/之XY或XYZ搖動、清角及側放功能。
12、 使用對話式，中文或英文操作畫面，加工參數可依使用者習慣輸入，鍵盤簡單，易學易懂。
13、 可做“DRY RUNNING”放電，加工前可先行試作編程加工，測試編程之正確性。
14、 X，Y，Z三軸采用滾珠導桿及無背隙軸承，并可加裝電磁剎車器鎖住定位，確保加工時定位精度，并使用光學電子尺回饋精度監視系統。
15、 具有X，Y，Z三軸機械誤差補正功能，裝配大機床可以確保精度。
16、 具有消除二次放電功能及積碳快速拉升或放電尋邊快速拉升功能。
17、具有能量控制功能可使加工效果更均勻。可關掉能量控制可以使石墨加工更為快速。
18、可以設定（跳升控制）放電2－10次后，拉升到（結束跳升Z）所設定的任意位置再下去加工，對于深孔加工有良好排渣效果。
ZNC EDM功能特點
1．本電柜線路板及關鍵性元件都為臺灣進口．全機采用三軸光學尺顯示．Z軸數控．確保精度。且光
學尺方向可由內碼設定而任意變更．解析度可選配5μm或1μm。
2．采用先迸的工業專用工控主板．功能強．穩定性好．操作簡單。只要輸入Z軸深度等少數參數．郎能
從豐富的專家?guī)煜到y(tǒng)中調出相匹配的加工參數．由粗加工到精加工一次性自動完成。
3．采用特殊MOSFET放電回路設計．加工速度快．電極損耗小．使模面更光滑．粗細度更均勻。且可深孔、
盲孔、側面及大面積加工．并有自動排渣、積碳報警等功能。
4．彩色畫面由十幾種顏色構成．可依操作者喜好而任意改變．更具有新穎感。
5．具有公制與英制．中文與英文互換功能．方便操作。
6．在放電加工中．可隨時修改放電參數而不影響加工．且有無限量自動放電條件及程式設定．又可任意選
段進行加工。同時具有放電時間控制．配合加工深度靈活應用。
7．電源具有液面自動監控、紅外線火焰檢測、深度到達報警并關閉電源、找中心點等功能。
8．電柜除具有正負極轉換功能外．還可增加反打功能．以便在加工特殊模具時使用。
電器規格
1、 具點對點之自動移位功能，大記憶量為100×40000個點。
2、 具10組自動細加工功能，使模具之加工可由粗→中→細一次完成。
3、 提供5組搖動功能設定，同一模具一次可設定5種不同之搖動方式。
4、 提供超過1000組檔案儲存能力（主要由內部硬碟的大小決定），即可儲存1000個以上不同模具客戶編號之能力。
5、 具電極消耗自動補正能力，在多孔加工時，可預設電極損耗量，電腦將自動補償深度，使每孔深度一致。
6、 具自動靠模及中心點尋找功能，提供更快速之校模功能。
7、 積碳偵測功能設定時啟動積碳硬體偵測回路，每一個放電脈波都經過線路偵測，碰到不良脈波時會切斷電流輸出自動降低效率，所以不容易產生短路電流而造成積碳；自動防積碳調整功能，遇積碳加工不穩定時，電腦自動調整各加工參數，并自動提高排渣高度，當穩定時自動恢復。
8、 機械原點自動歸零功能：加工中途停電時，電腦可自動找機械原點。
9、 具鏡面加工電路，能真正蝕出鏡面效果。配合搖動加工與混粉加工效果更佳。
10、 快跳排渣、兩段速度排渣及慢跳排渣分別是用于小、大及超大銅工。
11、 具〇/□/X/+/之XY或XYZ搖動、清角及側放功能。
12、 使用對話式，中文或英文操作畫面，加工參數可依使用者習慣輸入，鍵盤簡單，易學易懂。
13、 可做“DRY RUNNING”放電，加工前可先行試作編程加工，測試編程之正確性。
14、 X，Y，Z三軸采用滾珠導桿及無背隙軸承，并可加裝電磁剎車器鎖住定位，確保加工時定位精度，并使用光學電子尺回饋精度監視系統。
15、 具有X，Y，Z三軸機械誤差補正功能，裝配大機床可以確保精度。
16、 具有消除二次放電功能及積碳快速拉升或放電尋邊快速拉升功能。
17、具有能量控制功能可使加工效果更均勻。可關掉能量控制可以使石墨加工更為快速。
18、可以設定（跳升控制）放電2－10次后，拉升到（結束跳升Z）所設定的任意位置再下去加工，對于深孔加工有良好排渣效果。
ZNC EDM功能特點
1．本電柜線路板及關鍵性元件都為臺灣進口．全機采用三軸光學尺顯示．Z軸數控．確保精度。且光
學尺方向可由內碼設定而任意變更．解析度可選配5μm或1μm。
2．采用先迸的工業專用工控主板．功能強．穩定性好．操作簡單。只要輸入Z軸深度等少數參數．郎能
從豐富的專家?guī)煜到y(tǒng)中調出相匹配的加工參數．由粗加工到精加工一次性自動完成。
3．采用特殊MOSFET放電回路設計．加工速度快．電極損耗小．使模面更光滑．粗細度更均勻。且可深孔、
盲孔、側面及大面積加工．并有自動排渣、積碳報警等功能。
4．彩色畫面由十幾種顏色構成．可依操作者喜好而任意改變．更具有新穎感。
5．具有公制與英制．中文與英文互換功能．方便操作。
6．在放電加工中．可隨時修改放電參數而不影響加工．且有無限量自動放電條件及程式設定．又可任意選
段進行加工。同時具有放電時間控制．配合加工深度靈活應用。
7．電源具有液面自動監控、紅外線火焰檢測、深度到達報警并關閉電源、找中心點等功能。
8．電柜除具有正負極轉換功能外．還可增加反打功能．以便在加工特殊模具時使用。
電器規格
電器規格
|
規格 |
ZNC電源箱規格 |
PNC電源規格 |
CNC電源箱規格 |
|||||||
|
控制方式、軸數 |
數值控制閉回路、單軸(Z軸) |
數值控制閉回路、Z軸（X、Y軸電動） |
數值控制閉回路、三軸（XYZ軸） |
|||||||
|
坐標系統 |
增值(INC)、絕對(ABS) |
增值(INC)、絕對(ABS) |
增值(INC)、絕對(ABS) |
|||||||
|
熒屏顯示 |
15"CRT，彩色 |
15"CRT，彩色 |
15"CRT，彩色 |
|||||||
|
控制系統 |
工業級電腦 |
工業級電腦 |
工業級電腦 |
|||||||
|
程式檔案儲存 |
100組以上 |
100組以上 |
100組以上 |
|||||||
|
加工電流 |
A |
30 |
60 |
90 |
30 |
60 |
90 |
50 |
75 |
100 |
|
輸入電力 |
KVA |
3.5 |
5 |
7.5 |
3.5 |
5 |
7.5 |
4.5 |
6 |
10 |
|
加工速度 |
mm/min |
280 |
400 |
600 |
280 |
400 |
600 |
360 |
560 |
700 |
|
電極消耗度 |
％ |
＜0.2 |
＜0.2 |
＜0.2 |
||||||
|
表面粗細度 |
μmRa |
0.3 |
0.3 |
0.3 |
||||||
|
外觀尺寸 |
mm |
600×650×1800 |
600×650×1800 |
830×720×1850 |
||||||
|
加工方式 |
向下加工，向上加工 |
向下加工，向上加工 |
四方、交叉、圓形、六角形、側放 |
|||||||
|
搖動方式 |
無 |
無 |
XY（Z軸鎖定），或XYZ三軸同動 |
|||||||
|
標準工藝 |
銅/鋼、石墨/銅、鋼/鋼、銅/鋁、銅鎢/銅、銅鎢/硬質合金 |
|||||||||
機械規格
|
規格 機型 機型 |
單位 |
EDM350 |
EDM450 |
EDM500 |
EDM550 |
EDM650 |
EDM750 |
EDM1060 |
|
|
工作槽（長×寬×高） |
mm |
900×500×400 |
1370×670×450 |
1400×700×500 |
1420×720×500 |
1800×1000×600 |
2000×1100×600 |
2200×1100×650 |
|
|
工作臺（長×寬） |
mm |
600×350 |
700×400 |
800×500 |
800×500 |
1000×600 |
1100×650 |
1380×800 |
|
|
X/Y行程 |
mm |
350×250 |
450×350 |
500×400 |
550×450 |
600×500 |
700×600 |
1000×600 |
|
|
Z軸行程 |
主軸行程 |
mm |
160—180 |
180—200 |
200—250 |
200—250 |
250—280 |
280—300 |
500 |
|
輔助行程 |
mm |
180—200 |
180—200 |
300 |
300 |
300 |
350 |
500 |
|
|
電極頭平面與工作臺面距離 |
mm |
450 |
580 |
680 |
680 |
830 |
950 |
500—1000 |
|
|
工件重量 |
kg |
800 |
1000 |
1300 |
1300 |
2500 |
2800 |
4000 |
|
|
電極重量 |
kg |
120 |
150 |
150 |
150 |
220 |
250 |
250 |
|
|
油槽高油位 |
mm |
300 |
370 |
370 |
370 |
470 |
530 |
550 |
|
|
過濾箱容量 |
liter |
350 |
370 |
540 |
540 |
1126 |
1240 |
1220×2 |
|
|
油箱尺寸（長×寬×高） |
mm |
1300×920×460 |
1250×780×480 |
1400×900×450 |
1400×900×450 |
2000×1250×500 |
2200×1250×500 |
2200×1250×500 |
|
電火花機床機械特性:
1．本機結悔均經電腦抗拉、抗壓，反應力等分析設計．永保機械及密度。
2．鑄件采用Fc一35樹脂砂鑄造，經自然風化及各種處理，堅久耐用，聃度不變。
3．機械設計使用電腦(cAD)輔助設計，持久加工機體結構不變形．確保加工精度。
4．滑軌采用V型與平面設計，于重壓下滑動輕巧．精度特佳。
5．工作臺面經高波熱處理研磨，表面不易磨損。
6．拖板采用進口“鐵弗龍一導軌貼面。
7．機床油漆均為特級汽車漆．經久耐用且美觀漂亮
電火花機機臺標準配置
1． z軸采用瑞士或同等級線性滑軌．日本NSK精密級軸承．永保精度及耐用性
2．X，Y軸均采用進口或同級滾珠絲桿．2軸為耐磨“塑鋼"螺母
3．日本原裝“三洋"伺服馬達。
4．W軸減速馬達(1:25 60W或90w)
5．臺灣格蘭富抽油馬達
6．臺制石英燈、滅火器、液面開關、門封條、油喉，高壓油泵、壓力表等
7．臺制精密手輪、刻度盤組
8．進口濾網兩只
9．三軸lμ／5μ精密光學尺
出廠隨機配件
工具箱 1個 噴油管 4條 鉆夾頭 l個
-／+字螺絲批 I套 24‘梅花開口扳手 1支 滅火器 l個
內六角扳手 I套 警告標志 l套 石英燈 l個
單咀噴油磁座 2個 圓腳墊 l組
特殊配件
強力磁性吸盤 火花機專用油
穩壓電源 平動頭
